Yanlış aralık, gevşek sabitleme, hasarlı koruyucu bant veya girintiye giren beton, panel montajı sırasında tel halkalarının açılmasını ve hizalanmasını zorlaştırabilir. Prefabrik beton fabrikaları için güvenilir kurulum, doğru devre kutusunun seçilmesi, üretim çizimlerinin kontrol edilmesi ve her ünitenin kalıp üzerine doğru şekilde konumlandırılmasıyla başlar. Bu kılavuz, fabrika kurulumu, ön döküm incelemesi, kalıptan çıkarma kontrolleri ve-sahada bağlantı da dahil olmak üzere tüm süreci açıklayarak kurulum hatalarını azaltmanıza ve prefabrik duvar bağlantılarının güvenilirliğini artırmanıza yardımcı olur.
Tel Döngü Kutusu Nedir?
Tel döngü kutusu, prefabrik beton duvar panellerini diğer duvar panellerine veya beton sütunlara bağlamak için kullanılan{0}döküm bir bileşendir.
Tipik olarak galvanizli çelik bir kutu, esnek bir tel halat halkası, bir sıkıştırma manşonu ve koruyucu bir kapaktan oluşur. Prekast üretimi sırasında çelik kutu yan kalıba sabitlenirken tel halka girintinin içinde katlanmış halde kalır.
Prefabrik paneller dikildikten sonra ilmekler düşey derze açılır. Üst üste binen ilmeklerin arasına bir takviye çubuğu yerleştirilir ve bağlantı yeri belirtilen harçla doldurulur.
Tel döngü kutuları, takviye ve sertleştirilmiş harç, eksiksiz bir bağlantı sistemi olarak birlikte çalışır.
Çift Konektör Kutusu Döngüsü
Tek Kafalı Konektör Kutusu Döngüsü
Tel Döngü Kutuları Nerelerde Kullanılır?
Kullanabilirsintel döngü kutularıPrekast beton elemanların güvenilir bir mekanik bağlantıya ihtiyaç duyduğu dikey derzlerde. Yaygın uygulamalar arasında duvar-duvara-birleşim yerleri, duvar-sütunlara-bağlantılar, iç bölme duvarları ve harici prefabrik duvar panelleri bulunur.
Fabrikada hazırlanıp sahada hızla tamamlanabilen bir bağlantıya ihtiyaç duyduğunuzda özellikle kullanışlıdırlar. Kutular panel kenarına dökülürken tel halkalar taşıma sırasında korunur. Montajdan sonra halkaları açarsınız, belirtilen dikey takviye çubuğunu yerleştirirsiniz ve derzi derzle doldurursunuz.
Onaylanan bağlantı tasarımına, panel kalınlığına, birleşim genişliğine ve gerekli yük aktarımına göre kutu tipini, döngü uzunluğunu ve aralıklarını seçmelisiniz. Ürünü yalnızca kutu boyutuna veya görünümüne göre seçmeyin.
Kurulumdan Önce Neleri Kontrol Etmelisiniz?
Kablo döngü kutularını kurmadan önce, konumlandırma hatalarını veya saha hizalama sorunlarını önlemek için bağlantı gereksinimlerini ve ürün ayrıntılarını doğrulamanız gerekir.
Kutu Tipi ve Boyutu
Projenin tek veya tek bir işlem gerektirip gerektirmediğini kontrol edin.çift telli döngü kutusu. Çelik kutu boyutlarını ve tel halat çapını onaylayın.
Döngü Uzunluğu
Döngü projeksiyonunun tasarlanan bağlantı genişliği ve bağlantı detayıyla eşleştiğinden emin olun.
Kurulum Aralığı
Dikey aralık ve kenar mesafeleri için onaylı çizimi takip edin. Başka bir projeden boyutları kopyalamayın.
Kurulum Yönü
Her kutu açıklığının gelecekteki panel bağlantısına baktığını ve bitişik prefabrik elemanla hizalandığını doğrulayın.
Takviye Açıklığı
Gömülü tel halatın takviyeye, kaldırma ankrajlarına veya diğer eklentilere engel olup olmadığını kontrol edin.
Ürün Durumu
Dökümden önce kutuyu, tel halatı, sıkıştırma manşonunu ve koruyucu bandı deformasyon, hasar veya korozyon açısından inceleyin.
Prekast Fabrikasında Tel Döngü Kutuları Nasıl Kurulur
Tutarlı bir kurulum süreci, konumlandırma hatalarını azaltmanıza, üretim verimliliğini artırmanıza ve kablo döngü kutularının dökümden sonra güvenilir prefabrik duvar bağlantılarına hazır olmasını sağlamanıza yardımcı olur.
Tel Döngü Kutularını inceleyin
Kurulumdan önce, üretim çiziminize uyduğundan emin olmak için her bir kablo döngü kutusunu kontrol edin. Çelik kutuyu, tel halatı, sıkıştırma manşonunu ve koruyucu bandı hasar, deformasyon veya korozyon açısından inceleyin. Ürünü kalıba taşımadan önce ilmek uzunluğunun ve kutu tipinin doğru olduğunu onaylayın. Yanlış bir bileşenin dökümden önce değiştirilmesi, bitmiş bir prefabrik panelin onarılmasından çok daha kolaydır.
Kurulum Konumlarını İşaretleyin
Yan kalıptaki her montaj noktasını işaretlemek için onaylı üretim çizimini kullanın. Bir kutudan diğerine ölçüm yapmak yerine, panelin altı gibi sabit bir referans noktasından ölçüm yapın. Bu yöntem, doğru mesafeyi korumanıza yardımcı olur ve toplu üretim sırasında kümülatif ölçüm hatalarını azaltır.
Yeniden Kullanılabilir Konumlandırma Şeridi Kullanın
Aynı duvar panellerini tekrar tekrar üretiyorsanız, yeniden kullanılabilir kontrplak veya çelik konumlandırma şeridi kullanmayı düşünün. Konumlandırma şeridi, aralıkları tutarlı tutarken birden fazla kablo halkası kutusunu hızlı bir şekilde yerleştirmenize olanak tanır. Ölçüm süresini azaltabilir, tekrarlanabilirliği artırabilir ve kalite denetimlerini basitleştirebilir. Her üretim çalışmasından önce daima konumlandırma şeridini en son üretim çizimiyle karşılaştırın.
Kutuları Kalıba Sabitleyin

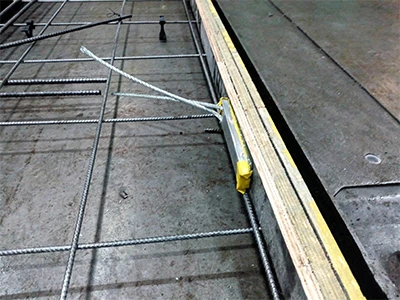

Önceden delinmiş sabitleme deliklerini ve kalıp sisteminize uygun bağlantı elemanlarını kullanarak her tel halka kutusunu kalıba sıkıca sabitleyin-. Kurulumdan sonra kutunun elle basıldığında hareket etmediğini veya dönmediğini kontrol edin. Güvenli bir şekilde sabitlenmiş bir kutunun donatı yerleştirme, beton dökme veya titreşim sırasında kayma olasılığı daha düşüktür.
Tel Halat Konumunu Kontrol Edin
Gömülü tel halatın gerekli yönü takip ettiğini ve takviye, kaldırma ankrajları ve diğer gömülü bileşenlerden yeterli mesafeye sahip olduğunu doğrulayın. Tel halat keskin bükülmeler veya bükülmeler olmadan düz kalmalıdır. Engelleme meydana gelirse tel halatı değiştirmek yerine takviye düzenini gözden geçirin.
Kutu Açıklığını Kapatın
Beton dökmeden önce koruyucu bandı veya kapağı inceleyin. Açıklığı tamamen kapatmalı ve kablo halkasını kutunun içinde katlanmış halde tutmalıdır. Hasarlı bir kapak, beton bulamacının girintiye girmesine izin vererek kalıptan çıkarmadan sonra döngünün açılmasını zorlaştırabilir.
Bir-Dökme Öncesi İncelemeyi tamamlayın
Dökümden önce, kurulu her tel döngü kutusunun son incelemesini yapın. Modeli, miktarı, konumu, aralığı, kurulum yönünü ve sabitleme durumunu kontrol edin. Ayrıca koruyucu kapakların sağlam olduğundan ve gömülü tel halatın etrafında yeterli açıklık olduğundan emin olmalısınız. Bu kontrollerin kaydedilmesi, üretim tutarlılığının ve izlenebilirliğinin geliştirilmesine yardımcı olur.
Betonu Dökün ve Sıkıştırın
Gömülü tel döngü kutularının etrafına dikkatlice beton dökün ve eşit şekilde sıkıştırın. Aşırı darbe kutuyu hareket ettirebileceğinden veya koruyucu kapağa zarar verebileceğinden, çelik kutuya beton hortum veya vibratörle doğrudan vurmaktan kaçının. Uygun sıkıştırma, kutunun doğru konumlandırılmasını sağlarken ankraj alanının tamamen desteklenmesini sağlar.
Kalıptan Çıkardıktan Sonra Kutuları İnceleyin
Panel gerekli kalıptan çıkarma kuvvetine ulaştıktan sonra kalıbı çıkarın ve her tel döngü kutusunu inceleyin. Doğru konumlandırmayı, temiz girinti açıklıklarını, beton sızıntısını, hasarlı çelik kutuları veya panel kenarındaki çatlakları kontrol edin. Depolama ve nakliye sırasında kablo halkalarını, sahadaki kuruluma kadar kazara hasar görmelerini önlemek için kutunun içinde katlanmış halde bırakın.
Sahada Tel Döngü Bağlantısı Nasıl Tamamlanır?
Prefabrik elemanlar teslim edilip yerleştirildikten sonra koruyucu bant çıkarılır ve tel halkaları dikey bağlantıya açılır. Bitişik duvar panellerindeki halkalar, onaylı bağlantı çizimine göre hizalanmalı ve üst üste binmelidir.
Belirtilen dikey takviye çubuğu daha sonra halkaların arasından geçirilir ve bağlantı yeri kapatılır ve uygun harçla doldurulur. Harç, tamamlanmış bağlantıyı oluşturmak için tel halkalarının, takviyenin ve kutu girintilerinin etrafından akmalıdır.
Prekast fabrikası için doğru kutu aralığı, kurulum yüksekliği, döngü yönü ve projeksiyon özellikle önemlidir. Döküm sırasında yapılan hatalar, paneller sahaya ulaştığında ilmeklerin hizalanmasını zorlaştırabilir. Nihai takviye düzenlemesi, derz genişliği ve derz dolgu prosedürü her zaman onaylanmış proje tasarımına uygun olmalıdır.
Yaygın Tel Döngü Kutusu Kurulum Sorunları
Beton dökümünden önce konumlandırmayı, sabitlemeyi, sızdırmazlığı ve donatı açıklığını kontrol ederek çoğu tel döngü kutusu arızasını önleyebilirsiniz.
Yanlış Aralık
Kutuları yanlış aralıklarla kurarsanız döngüler, onaylanan bağlantı tasarımıyla eşleşmeyebilir. Her zaman en son üretim çizimini takip edin.
Gevşek Sabitleme
Gevşek bir kutu, dökme veya titreşim sırasında hareket edebilir. Her kutunun kalıba sıkı bir şekilde oturduğundan emin olun.
Yanlış Kurulum Yönü
Kutu açıklığı gelecekteki bağlantıya bakmalıdır. Ters çevrilmiş bir kutu, döngünün kullanımını zorlaştırabilir veya imkansız hale getirebilir.
Hasarlı Koruyucu Bant
Yırtık veya gevşek bant, beton bulamacının girintiye girmesine izin verebilir.
Takviye Girişimi
Tel halatın takviye, kaldırma ankrajları veya diğer eklentilerle çarpışmadığını kontrol edin.
Kutuya Beton Sızıntısı
Girintiyi temiz tutmak için kutu ile kalıp arasındaki boşlukları kapatın.
Taşımadan Önce Döngülerin Açılması
Bükülmeyi veya darbeden kaynaklanan hasarları önlemek için depolama ve taşıma sırasında halkaları kapalı tutun.
Yanlış Hizalanmış Döngüleri Zorlamak
Çubuğu yanlış hizalanmış döngülerden zorlamayın. Önce panel konumunu ve kutu kurulumunu kontrol edin.
Çözüm
Güvenilir tel döngü kutusu kurulumu, doğru konumlandırmaya, güvenli kalıp sabitlemesine, etkili yalıtıma ve tutarlı denetime bağlıdır. Standartlaştırılmış kurulum araçları ve önceden-döküm kontrolleri, prekast fabrikalarının hataları azaltmasına ve toplu üretim verimliliğini artırmasına yardımcı olabilir.
Mevcut teknik özellikleri ve teslimat seçeneklerini kontrol etmek için gerekli kutu tipini, döngü uzunluğunu, miktarını ve çizimlerini gönderin.
SSS
Soru: Beton dökümünden önce tel halkaları açılmalı mıdır?
C: Hayır. Döküm, depolama ve nakliye sırasında halkalar katlanmış durumda kalmalı ve çelik kutunun içinde korunmalıdır.
S: Tel döngü kutuları kalıba nasıl sabitlenir?
C: Genellikle çiviler, vidalar veya kalıba uygun başka bir onaylanmış sabitleme yöntemi kullanılarak önceden-delinmiş deliklerden bağlanırlar.
S: Kutu aralığı fabrika çalışanları tarafından ayarlanabilir mi?
C: Boşluk, onaylanmış bağlantı çizimine uygun olmalıdır. Teknik onay alınmadan değiştirilmemelidir. Yaygın nedenler arasında hasarlı koruyucu bant, zayıf sızdırmazlık ve kutu ile kalıp arasındaki boşluklar yer alır.
S: Betonun girintiye girmesine ne sebep olur?
C: Yaygın nedenler arasında hasarlı koruyucu bant, zayıf sızdırmazlık ve kutu ile kalıp arasındaki boşluklar yer alır.
S: Hasarlı tel halatlar hala kullanılabilir mi?
C: Telleri kırılmış, aşırı korozyona uğramış, keskin kıvrılmış veya manşonları hasar görmüş tel halatlar, teknik değerlendirme yapılmadan panele dökülmemelidir.
